QXDM IMS filtering

It refer to "qxdm,qpst,qcat抓包分析VoLTE SIP協商包". Thank you for your reference. :D

Test tools;

• QPST
• QXDM
• QCAT

QXDM 연결 후 IMS 패킷을 확인 할 수 있다. VoLTE 의 IMS 관련 로그를 확인 하기 위해서는 아래와 같은 Setting을 시도 한다.

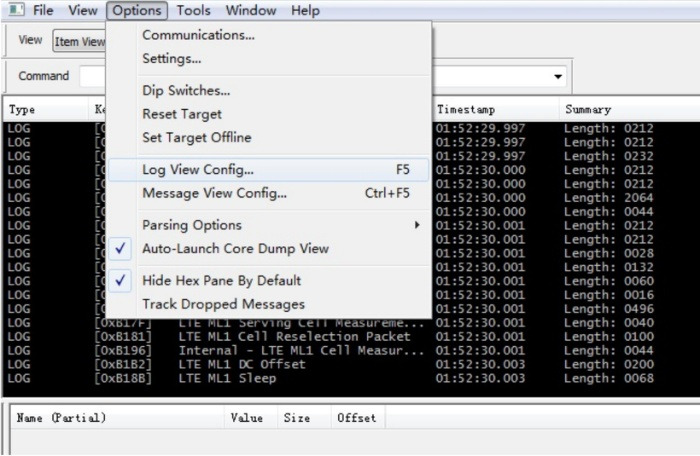

1. Options → Log View Config... (F5) 선택

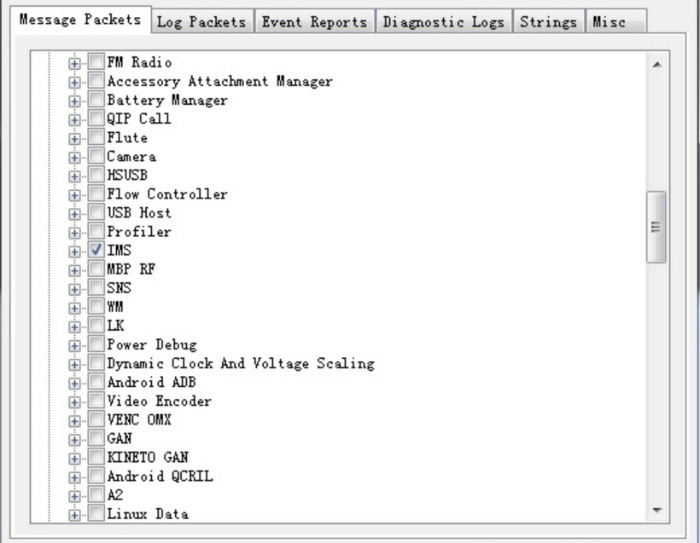

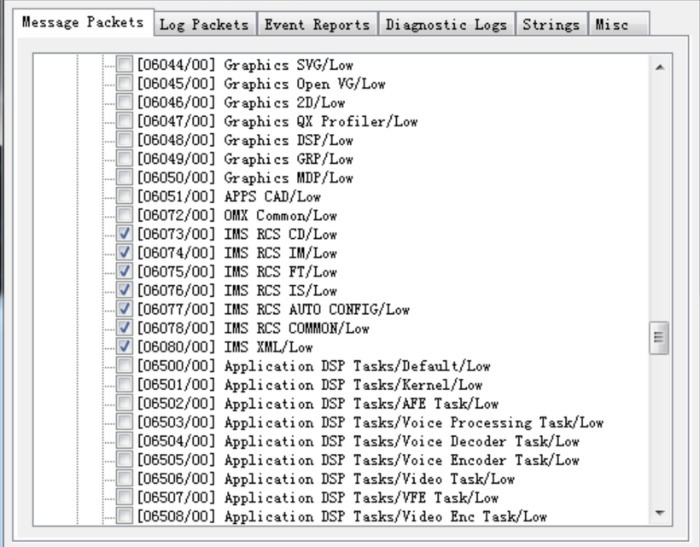

2. Message Packets 탭 → IMS → 확장 상태에서 IMS RCS/XML 선택

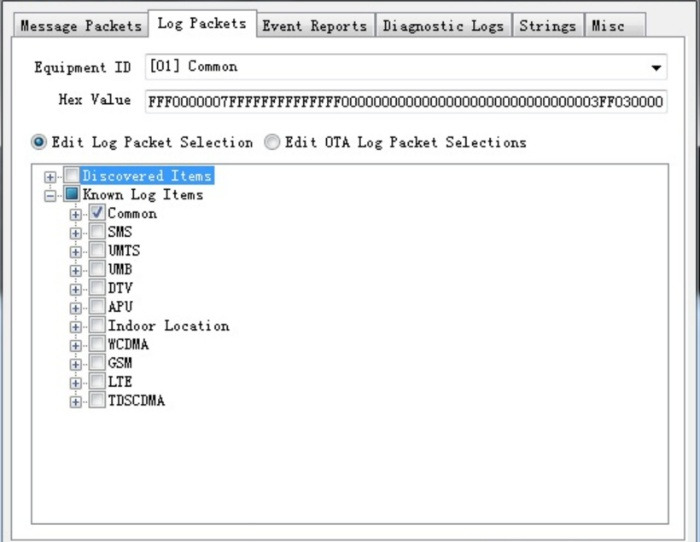

3. Log Packets 탭 → Equipment ID (Common) → Known Log Items 확인

4. Test 진행 후 isf 파일을 저장 (Alt+I) 한다. (위치 지정 가능)

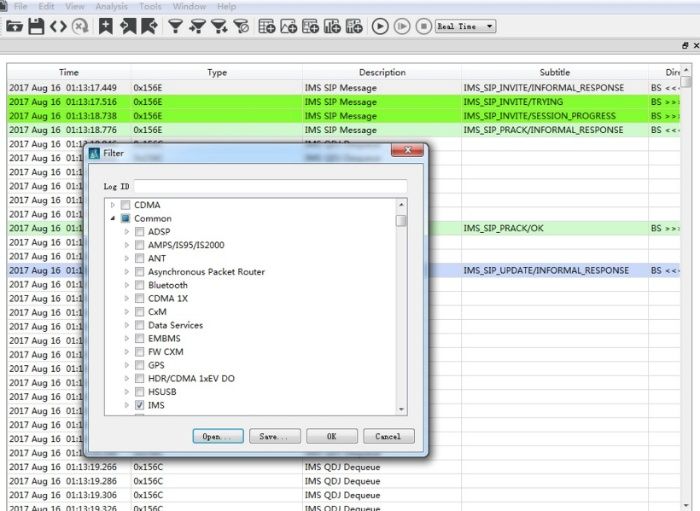

5. QCAT을 열고 해당 파일을 선택, filter를 IMS package로 필터링함

# Log analysis check

IMS call flow 확인 (IMS 구조)
